Máy đo lực kéo, nguyên lý hoạt động máy đo lực kéo đứt, máy đo độ dãn dài, máy thử kiểm tra lực nén , máy test tensile.
Các loại máy đo lực kéo đứt và công suất.
Máy đo lực kéo là dòng máy thử nghiệm được ứng dụng rộng rãi trong nhiều ngành, dệt may, giày da, nhựa, cao su, kim loại, ….Máy kiểm tra lực kéo đa năng có chức năng chính kiểm tra độ bền vật lý tính cơ lý của sản phẩm. Ví dụ như kiểm tra lực kéo đứt, độ dãn dài, độ dãn tại lực đứt, hay % độ dài tại lực kéo lớn nhất. Ngoài ra còn có thể xác định độ cứng, điểm chảy của sản phẩm.Ngoài kiểm tra lực kéo đứt ra máy còn có thể kiểm tra khả năng chịu lực nén của sản phẩm (nén 3 điểm hoặc nén 4 điểm).
Phân loại máy tensile ( máy kiếm tra lực kéo nén đa năng)
Hiện tại trên thị trường có 2 dòng sản phẩm chính

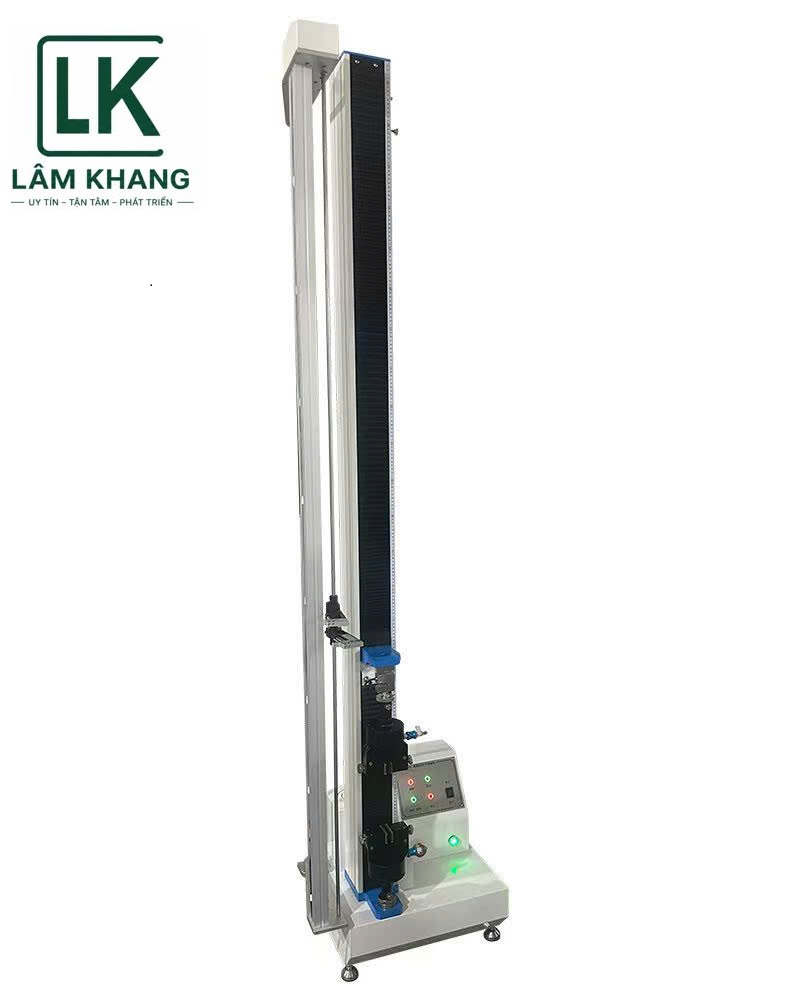

Máy đo lực kéo loại 1 trụ (bao gồm thiết bị chuyên đo độ dãn dài)
Thông số kỹ thuật: Model: KPSJK-6621
- Lựa chọn công suất: 100N, 200N, 500N: 1, 2, 5, KN
- Chuyển đổi đơn vị: kgf, lbf, n, kn, kpa, mpa
- Độ phân giải tải: 1 / 200.000
- Tải chính xác: ± 0,5%
- Hành trình tối đa (không có vật cố định): 600mm
- Tốc độ kiểm tra: 0,001 ~ 999mm / phút
- Tốc độ chính xác: ± 0,5%
- Độ phân giải dịch chuyển: 0,00004mm
- Tần suất lấy mẫu: 200 lần / giây
- Hệ thống điều khiển: phương pháp điều khiển lệnh xung chính xác hơn.
- Có thể thao tác qua màn hình máy hoặc phần mềm trên cài đặt trên máy vi tính tùy chọn.

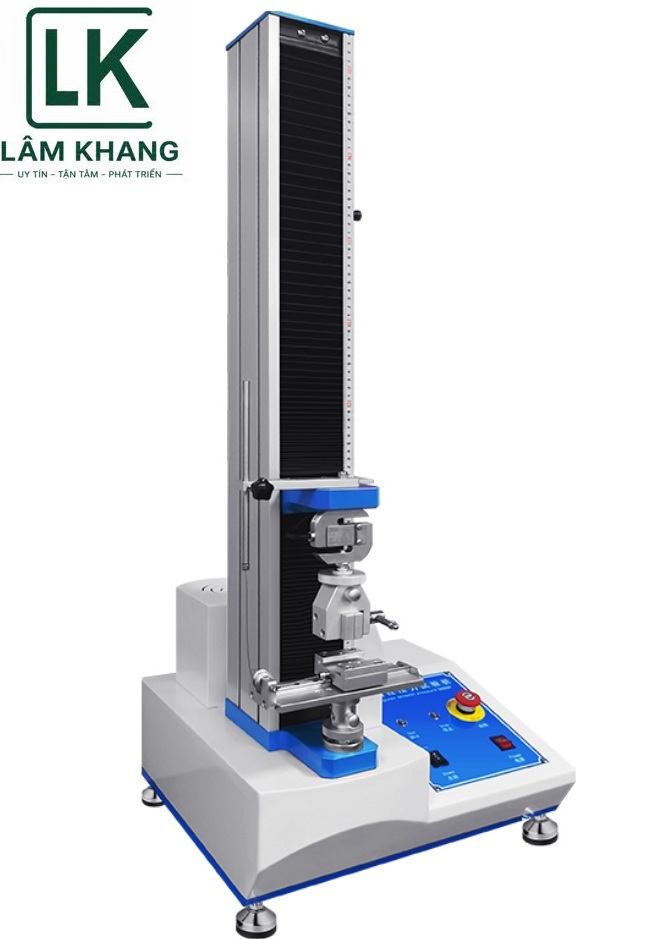

Máy đo lực kéo 1 trụ , máy đo tensile
LH: 0933 688 551 (Mr. Thọ).
Máy đo lực kéo, lực nén vặn năng (máy đo tensile).
Thông số kỹ thuật : Model: KPSJK-6000A
- Công suất (tùy chọn): 1,2,5, 20 kN
- Đơn vị (chuyển đổi): kgf, lbf, N, kN, kPa, MPa
- Phân tích tải: 1/200.000
- Độ chính xác tải: ±0.5%
- Lộ trình (không gồm kẹp cố định): 1100mm
- Chiều rộng: 410mm
- Tốc độ thử nghiệm: 0.001~1000mm/min (tùy chọn thiết lập)
- Độ chính xác thử nghiệm: ±0.5%
- Lộ trình phân tích: 0.00004mm
- Tỷ lệ lấy mẫu: 200 lần/giây.
- Hiển thị: máy tính sử dụng hệ thống Windows thao tác
- Thiết bị an toàn: Hệ thống phân phối kép cho máy và hệ điều khiển, để tránh vượt khỏi lộ trình định sẵn.
Máy đo lực kéo loại 2 trụ.
LH: 0933 688 551 (Mr. Thọ)
Máy đo lực kéo vạn năng (công suất lớn), 5 tấn,10 tấn.
- Công suất (tùy chọn): 10, 20 kN
- Đơn vị (chuyển đổi): kgf, lbf , N , kN, kPa, MPa
- Phân tích tải: 1/200,000
- Độ chính xác tải: ±0. 5%
- Lộ trình (chưa tính kẹp cố định): 1100mm
- Chiều rộng: 410mm
- Tốc độ thử nghiệm: 0.001~1000mm/min (tùy chọn thiết lập)
- Độ chính xác thử nghiệm: ±0.5%
- Lộ trình phân tích: 0.00004mm
- Tỷ lệ lấy mẫu: 200 lần/giây.
- Display device: Computer software,windows operating systems/Hiển thị: máy tính sử dụng hệ thống Windows thao tác
Máy lực kéo công suất lớn
LH: 0933 688 551 (Mr.Thọ)
Máy đo lực kéo đứt loại 1 cột
Model: TF001 Hãng TESTEX
- Khả năng kiểm tra lực : 250kg, 500kg (tùy chọn)
- Cấp độ kiểm tra: class 1
- Hành trình tối đa: 800 mm (không có vật cố định)
- Độ chính xác của hành trình: ≤1%
- Tốc độ di chuyển: 1mm/phút ~ 500mm/phút
- Độ chính xác tốc độ: ≤1%
- Phạm vi lực kiểm tra: 0,2% ~ 100% FS
- Độ chính xác của lực: ≤1%
- Công suất：220 V 50Hz 3A 400W 110 V 60Hz 5A 400W
- Trọng lượng： Trọng lượng tịnh: 85kg Trọng lượng đóng gói: 140kg
- Kích thước: Máy: 680x500x1450 mm Đóng gói: 780x600x1590 mm.
Máy đo lực kéo chuyên cho kim loại công suất lớn,loại 30, 60 tấn (300KN, 600KN).
Thông số kỹ thuật: Model: KPSQC-958
- Công suất tối đa: 300 kN
- Chuyển đổi đơn vị: Sức mạnh: gf, kgf, lbf, N, kN, ozf, tonf (SI), ton (dài), tonf (ngắn)
- Phân tích công suất: 31 bit
- Lực lượng chính xác: 1 / 100.000
- Phân tích hành trình: 0,01 mm
- Cú đánh vào bít tông: 200 mm
- Sử dụng hiệu quả chiều rộng: 440 mm
- Phạm vi tốc độ : 0,5 ~ 50 mm / phút
- Tốc độ chính xác: ± 2%
- Khoảng cách kẹp tối đa: 620 mm
- Chiều dày kẹp của mẫu thử phẳng: 0 ~ 20 mm
- Đường kính kẹp của mẫu thử hình tròn: 6 ~ 32 mm
- Khoảng cách nén tối đa: 580 mm
- Kích thước tấm áp suất: Ø235 mm
- Phương thức kết nối: RJ45 (TCP / IP)
- Công suất máy: Điều khiển thủy lực Servo
- Công suất máy: 3 pha 220 VAC hoặc 3 pha 380 V (tùy chọn)
- Kích cỡ cơ thể: 680x520x2040 mm
- Kích thước hộp điều khiển điện : 850x700x900 mm
- Trọng lượng máy (xấp xỉ): 1300 kg
Máy thử nghiệm lực kéo , lực nén công suất lớn
Phù hợp tiêu chuẩn: ISO 7500-1, ASTM E4, ASTM A370, DIN 5122, JIS B7721/B7733, EN 10002-1, EN 1002-2, BS 1610 GB/T 228
Lực kéo đa năng loại 1 trụ:
Máy kéo đa năng loại 1 trụ chủ yếu dùng cho các sản phẩm có lực kéo nhỏ khoảng 5KN (5000N) trở xuống., phù hợp với những mẫu kiểm tra không quá to.
Ưu điểm là giá thành rẻ , phù hợp ứng dụng công suất nhỏ.
Mọi chi tiết vui lòng liên hệ Email: thietbikps.com Hotline: 0933688551 (Mr.Thọ) Wechat ID: thietbikps
Lực kéo đa năng loại 2 trụ:
Máy lực kéo đa năng loại hai trụ phù hợp cho những sản phẩm có nhu cầu lực kéo lớn hơn, có thể là 10KN, 20KN, 30KN,50KN, 100KN,..
Ưu điểm thích hợp cho các mẫu công suất lớn.
Hiện tại trên thị trường có các dòng máy đo lực kéo công suất lớn 500KN,300KN,..đó là các dòng máy chạy bằng nguyên lý thủy lực chuyên dụng cho các mẫu có công suất cực lớn.
Cách chọn máy đo lực kéo, máy tensile tốt ,phù hợp nhu cầu ?
Máy thử nghiệm lực nén thùng catton.
Thông số kỹ thuật: Model: PN-CT50KAF
- Nguồn điện: AC220V ± 10% 5A 50 / 60Hz (AC110V tùy chọn);
- Sai số chỉ định: ± 1%;
- Độ biến thiên chỉ định: ≤1%;
- Độ phân giải: 1 N;
- Dải đo: ≤ 10000 N;
- Sai số biến dạng: ≤ ± 0,1 mm;
- Diện tích mặt phẳng: 800 × 600 mm;
- Độ song song của tấm áp suất: ≤ chiều dài của cạnh dài của tấm áp suất * 0,2% mm
- Hành trình làm việc: (20 ～ 600) mm;
- Tốc độ kiểm tra: (10 ± 1) mm / phút (có thể cài đặt 1 ～ 150mm / phút);
- Tốc độ quay trở lại: ≤150 mm / phút;
- Màn hình hiển thị: Màn hình cảm ứng màu 5 “;
- Đầu ra in: máy in nhiệt tích hợp mô-đun;
- Đầu ra giao tiếp: WIFI, RS232 (tiêu chuẩn) / USB (tùy chọn);
- Môi trường làm việc: nhiệt độ trong nhà (20 ± 10) ° C, độ ẩm tương đối <85%;
- Kích thước: (1016 × 630 × 1200) mm;
- Trọng lượng tịnh: khoảng 275 kg.
Máy đo lực nén thùng giấy LH: 0933 688 551 (Mr.Thọ).
Phù hợp tiêu chuẩn: QB/T 1048、GB/T 4857.3、GB/T 4857.4、ISO 12048、ISO 2234
Nguyên tắc chọn máy đo lực kéo
Khi chọn máy cần căn cứ 1 số nội dung sau:
Thứ nhất xác nhận được tiêu chuẩn cần thử nghiệm. vì mỗi tiêu chuẩn sẽ cách thử nghiệm khác nhau.Nếu không có tiêu chuẩn cụ thể thì tham khảo tiêu chuẩn trong ngành, hoặc nhu cầu,cách thức thử nghiệm của từng sản phẩm.
Thứ 2 xác nhận hoặc ước lượng lức kéo tối đa của mẫu khi bị kéo đứt, để chọn công xuất máy cho phù hợp .Tránh tình trạng mẫu kéo chịu lực kéo đứt thấp nhưg chọn máy có công suất lớn như vậy sẽ không hiểu quả chi phí đâu tư, lãng phí.
Ví dụ mẫu có lực kéo đứt tối đa khoảng 500N thì mình chọn dòng máy có công suất khoảng 1000N (1KN) là phù hợp.
Bên cạnh đó khách hàng cần phải biết yêu cầu tiêu chí đánh giá của sản phẩm .Hay chỉ số mà khách hàng muốn xem là thuộc đại lượng nào ? Ví dụ như xem lực kéo đứt ,hay xem lực tối đa mẫu chịu được. Hay xem độ dãn tại điểm kéo đứt, hay xem % độ dãn tại lực tối đa, hay xem giá trị độ cứng, điểm chảy,..
Thứ 3 là đặc điểm sản phẩm cần test có hình dạng, kích thước như thế nào?. Để chọn ngàm kéo và phương pháp test cho phù hợp.Thông thường nếu chạy theo tiêu chuẩn cụ thể thì tiêu chuẩn có quy định sẵn kích thước mẫu cần test.Cách chuẩn bị mẫu, tốc độ lực kéo,..còn khách hàng không có thử nghiệm theo tiêu chuẩn cụ thể thì phải xem nhu cầu và kiểu thử nghiệm của khách hàng muốn kiểm tra như thế nào để có phương pháp phù hợp.
Nguyên lý hoạt động máy đo lực kéo máy tensile , lực kéo đa năng
Máy được điều khiển thông qua hệ thống phần mềm trên máy tính hoặc màn hình điều khiển của máy. Lúc này chúng ta sẽ nhập thông số cần thử nghiệm và trên phần mềm cụ thể như tốc độ kéo hoặc nén, kích thước mẫu cần kiểm tra (dài, cao, rộng) và chọn chỉ số đại lượng mình muốn xem ( lực kéo đứt , lực kéo tối đa, độ dãn dài ,..).
Sau khi nhập xong thông số máy sẽ bắt đầu chạy theo thông số cài đặt ,lúc này phần mềm sẽ truyền tín hiệu đến bo điều khiển, bo điều khiển sẽ truyền lệnh tới mô tơ quay trục vitme. Khi đó bộ phận loadcell cảm biến lực của máy sẽ nhận tín lực khi trục vitme thay đổi khoảng cách. Bo mạch sẽ nhận tính hiệu phản hồi của hai bộ phận này để phân tích ra số liệu hiện thị trên màn hình.
Máy đo lực kéo đứt loại 1 trụ
Cách sửa máy đo lực kéo, lực kéo đa năng khi bị hỏng ?
Hướng giải quyết: nếu vấn đề nhẹ chủ yếu phần mềm thao tác hay lỗi thao tác cơ bản có thể liên hệ nhà cung ứng đã bán thiết bị này cho quý công ty. Nếu bị nặng thì liên hệ trực tiếp nhà cung ứng để nhờ bộ phận kỹ thuật xuống kiểm tra và xử lý vấn đề. Thường mỗi hãng máy đo lực kéo sẽ có công nghệ và linh kiện khác nhau, nên không thể lấy linh kiện Hãng này thay cho Hãng kia, như vậy sẽ không tương thích.
Nếu máy tensile , máy đo lực kéo bị hỏng nhưng đại lý trước đó bán máy cho bạn họ không chịu trách nhiệm sửa chữa, thì bạn có thể liên hệ công ty thiết bị KPS chúng tôi sẽ đưa ra giải pháp khắc phục cho bạn.
Mọi chi tiết vui lòng liên hệ Email: thietbikps.com Hotline: 0933688551 (Mr.Thọ) Wechat ID: thietbikps
